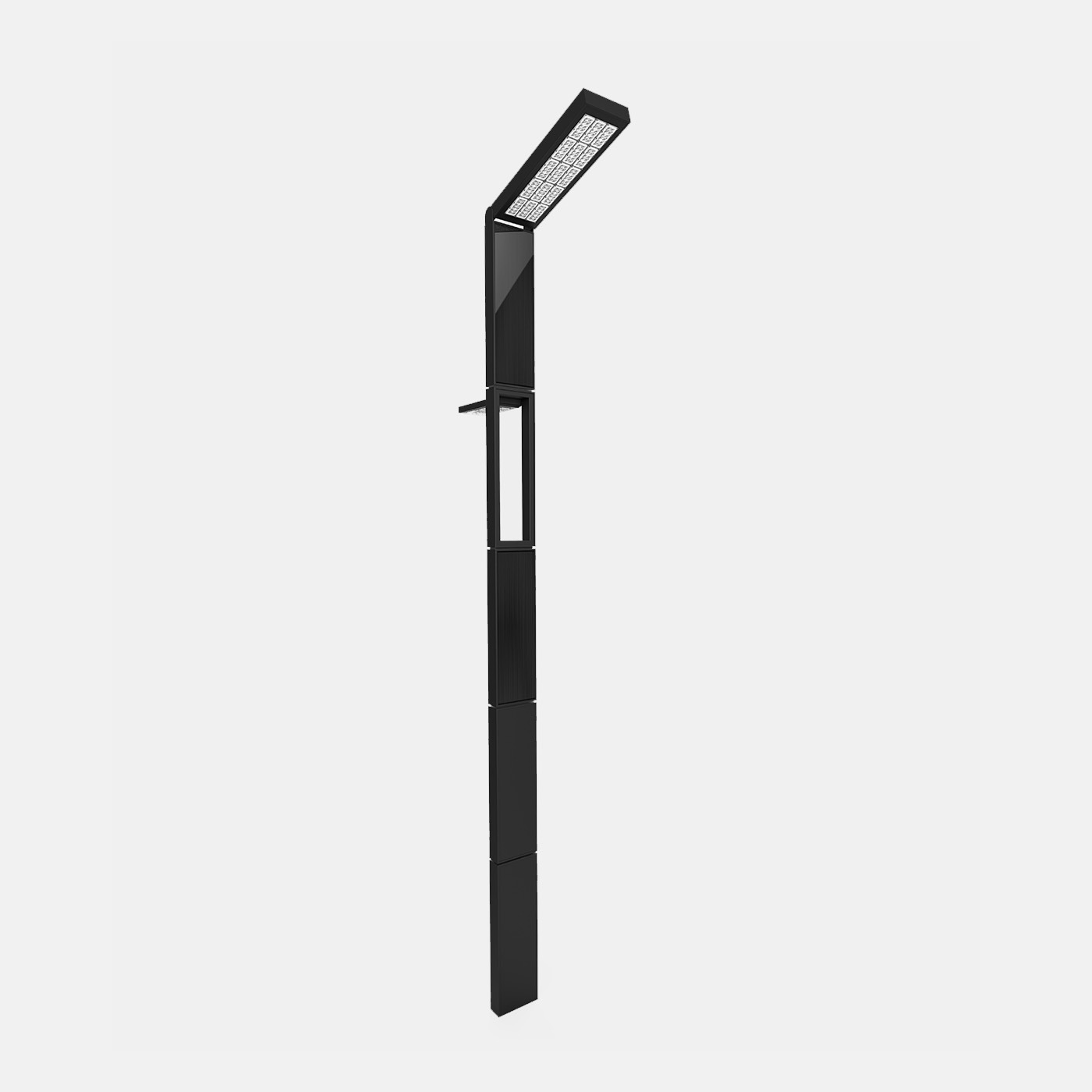

Athena
Mit der Solarleuchte Athena beschreitet Photinus einen innovativen und futuristischen Ansatz solarer Straßenbeleuchtung. Gemeinsam mit dem italienischen Designbüro MaMa Design aus Rom wurde ein System entwickelt, welches je nach Gegebenheit und Anforderung individuell zusammengestellt werden kann. Die einzigartige, modulare Bauweise der Solarleuchte ermöglicht den Transport auf nur einer Europalette, was die Frachtkosten erheblich reduziert.
- Solarmodul: leistungsstarke monokristalline PV-Module mit einer Effizienz von >22 %
- LED: hocheffiziente LED-Module mit einer Effizienz von bis zu 200lm/W max. 100W
- Akku: funktionssicherer Lithium-Eisenphosphat-Akku im Masten integriert
- Individuelle Höhe und Solarleistung - modulares System
Die Revolution hat begonnen
Die Revolution hat begonnen
Die Athena ist eine leistungsstarke, solarbetriebene LED-Leuchte für Straßen in Kombination mit Fußwegen – ideal für Standorte ohne Netzanschluss. Ihr kubisches Design mit 16 vertikal angeordneten PV-Modulen sorgt für hohe Energieausbeute auch bei diffusem Licht (z. B. Schnee, Nebel). Das modulare Stecksystem ermöglich zudem eine einfache Erweiterung.
Die Athena ist eine leistungsstarke, solarbetriebene LED-Leuchte für Straßen in Kombination mit Fußwegen – ideal für Standorte ohne Netzanschluss. Ihr kubisches Design mit 16 vertikal angeordneten PV-Modulen sorgt für hohe Energieausbeute auch bei diffusem Licht (z. B. Schnee, Nebel). Das modulare Stecksystem ermöglich zudem eine einfache Erweiterung.
Technische Spezifikationen
- Äußere Struktur in viereckiger mit polyester-pulverbeschichteter
Aluminiumstruktur - Pulverbeschichtung „dark grey iron“, UV-stabilisiert
- Salzsprühnebelprüfung nach ISO 9227:2012
- Statisch geprüft für Windlastzone 2 bis 27 m/s, Geländekategorie 2 (Individualisierung möglich)
- Lichtpunkthöhe 1 ab Bodenniveau 3900 mm
- Lichtpunkthöhe 2 ab Bodenniveau mind. 5000 mm (Lichtpunkthöhe je nach Neigung)
- Gesamtlänge Lichtmast: 5000 mm
- Länge Masten im Erdreich montiert 1.200 mm
- Gesamtgewicht: differenziert je nach Anzahl der Module
- Schutzklasse Verkabelung und Steckverbinder IP68 zur Verwendung ohne Werkzeug
- 15 x LED 100W, max. 1500W/4000K
- 4 x LED 100W, max. 400W/4000K
- Effizienz Output nach DIN EN13032-1:2012-06 bis 200lm/W zertifiziert 173 lm/W bei 600mA
- Schutzklasse IP67
- Konformität RoHS und REACH
- Farbtemperatur: 3000K (auf Wunsch änderbar: Amber Light, 2200K, 2700K, 4000K, 5000K)
- LED-Lebensdauer >100.000 Stunden
- 16 High Performance Photovoltaikmodule in die Außenstruktur bündig integriert
- Gesamtleistung 460 Wp
- Monokristalline Siliziumzellen mit hohem Wirkungsgrad >22 %
- Vertikale Anordnung
- Keine Ablagerung von Schnee und Laub auf den Solarmodulen
- Optimiert für diffuse Lichtverhältnisse
- LiFePO4-Batterie, 90Ah
- Im inneren und unterirdischen Teil des Masten untergebracht (Diebstahlschutz)
- BMS-Batteriemanagementsystem, das die Ausbalancierung der Zellen steuert und optimiert
- Entladeschutz
- Lebensdauer: 2.500 Zyklen unter Berücksichtigung von Teilzyklen, was bis zu 15 Jahren entspricht
- Betriebstemperatur von - 20°C bis + 60°C
- Akkugehäuse mit Schutzgrad IPX8
- Controller für die Verwaltung des PV-Ladesystems mit MPPT-Funktion; intelligenter „smart-modus“ individuell definierbar, oder 365 Tage-Modus einstellbar
- Eigenverbrauch max. 5mA; Schutzart IP67
- Der Controller ist die Schnittstelle zur IoT-fähigen und intelligenten Steuerung für öffentliche Beleuchtungssysteme
- ZHAGA-Stecker, ZD4i zertifiziert
- Äußere Struktur in viereckiger mit polyester-pulverbeschichteter
Aluminiumstruktur - Pulverbeschichtung „dark grey iron“, UV-stabilisiert
- Salzsprühnebelprüfung nach ISO 9227:2012
- Statisch geprüft für Windlastzone 2 bis 27 m/s, Geländekategorie 2 (Individualisierung möglich)
- Lichtpunkthöhe 1 ab Bodenniveau 3900 mm
- Lichtpunkthöhe 2 ab Bodenniveau mind. 5000 mm (Lichtpunkthöhe je nach Neigung)
- Gesamtlänge Lichtmast: 5000 mm
- Länge Masten im Erdreich montiert 1.200 mm
- Gesamtgewicht: differenziert je nach Anzahl der Module
- Schutzklasse Verkabelung und Steckverbinder IP68 zur Verwendung ohne Werkzeug
Installation und Wartung
Unsere Solarleuchten lassen sich besonders einfach montieren – ganz ohne Elektriker, denn es wird mit sicherer Niederspannung gearbeitet. Für die Installation stehen verschiedene Fundamentlösungen zur Auswahl, passend für jedes Projekt.
- Werkzeugfreies Arbeiten in Niederspannung (kein Elektriker benötigt)
- Einfache Montage mit Schnellkupplungen, Plug and Play
- Vielfältige Montageoptionen
- Einfaches Rohrfundament mit 1.000 - 2.000mm Tiefe (je nach Leuchten-Höhe)
- Mast in PVC-Rohr
- Auffüllen mit Aushubmaterial
- Betonkranz als Abschluss
- Betonfundament
- PVC-Rohr (Batterie wird in PVC-Rohr hinabgelassen)
- Befestigung Mast mit Bodenplatte an Betonfundament
- Betonfundament
- Batterie wird in Mast gelassen
- Befestigung Mast mit Bodenplatte an Betonfundament
- Werkzeugfreies Arbeiten in Niederspannung (kein Elektriker benötigt)
- Einfache Montage mit Schnellkupplungen, Plug and Play
- Vielfältige Montageoptionen
