Verticalis

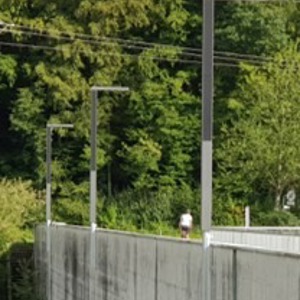

Auf den ersten Blick ist es kaum erkennbar, dass es sich um eine Solarleuchte handelt. Die im Lichtmast integrierten Solarmodule verhelfen Verticalis zu ihrem unverwechselbaren, edlen Design. Sie lässt sich in jedes moderne Architektur- und Landschaftskonzept einfügen. Standardmäßig erhältlich ist die Verticalis in den Varianten mit 150 Wp oder 300 Wp Solarleistung. Höhere Leistungen sind als Sonderlösungen möglich.

Solarmodul: leistungsstarke monokristalline PV-Module mit einer Effizienz von ~22 %
LED: hocheffiziente LED-Module mit einer Effizienz von bis zu 200lm/W
Effizienz LED: max. 200 lm/W (System)
Akku: funktionssicherer Lithium-Eisenphosphat-Akku im Masten integriert
Individuelle Höhe und Solarleistung

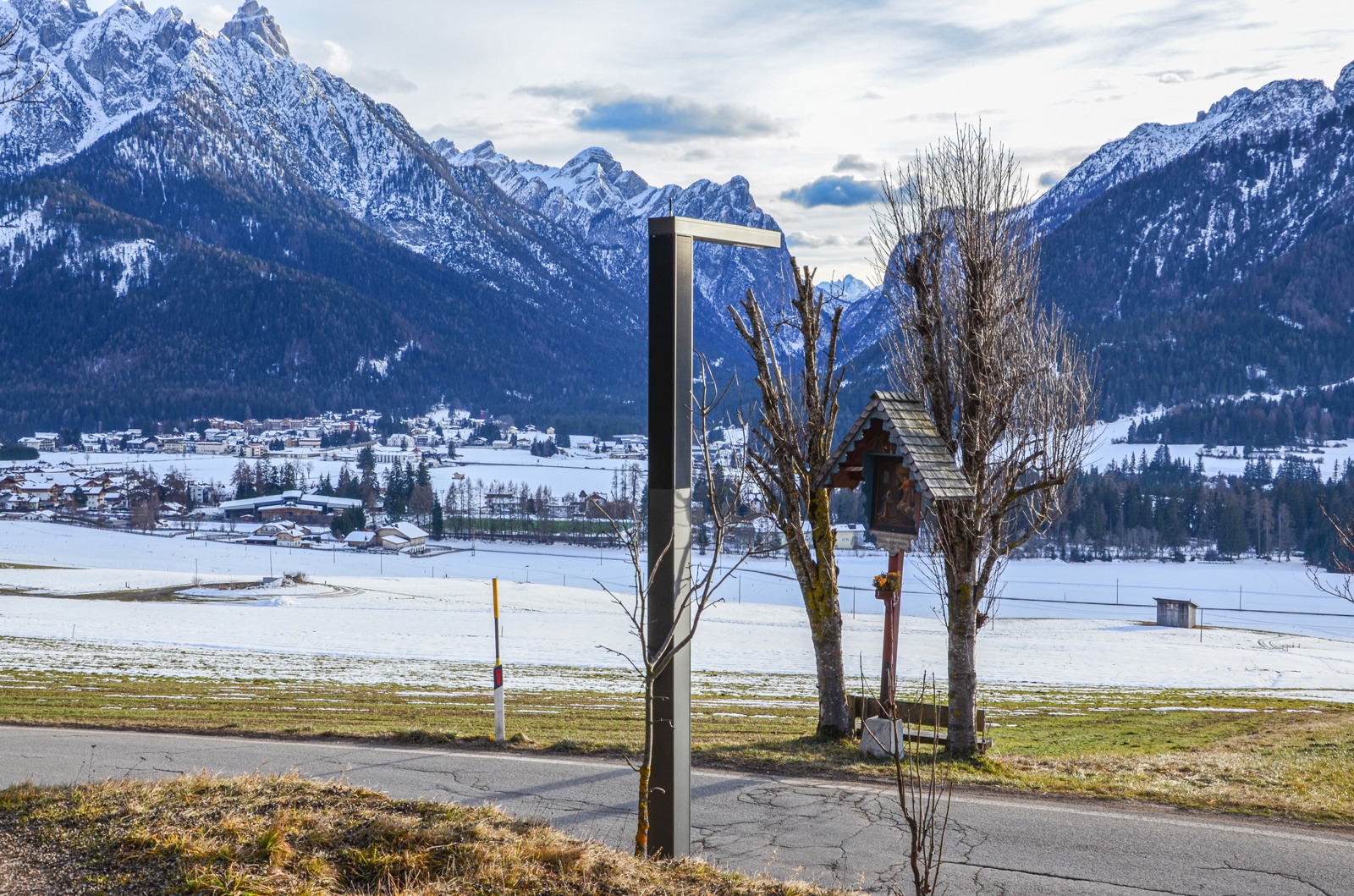

VERLÄSSLICH. VIELSEITIG. VERTICALIS.

Autarke Beleuchtung für Straßen.

VERLÄSSLICH. VIELSEITIG. VERTICALIS.

Autarke Beleuchtung für Straßen.

Solare Straßenbeleuchtung bietet eine umweltfreundliche und kosteneffiziente Lösung für die öffentliche Beleuchtung. Dank modernster LED-Technologie und leistungsstarker Photovoltaikmodule und Akkus sorgen solarbetriebene Leuchten für eine zuverlässige und normgerechte Ausleuchtung von Straßen, Wegen und Plätzen – ganz ohne Netzanschluss. Sie reduzieren CO₂-Emissionen, senken Betriebskosten und ermöglichen eine schnelle, einfache Installation.

Technische Spezifikationen

STRUKTUR UND ALLGEMEINE DATEN

Innerer zylindrischer Masten, aus Rundstahl, feuerverzinkt, mit Durchmesser von 121mm
Äußere Struktur in viereckiger mit polyester-pulverbeschichteter
Aluminiumstruktur
Metallteile von Struktur, Profile und Lichtgehäuse aus Aluminium pulverbeschichtet
Pulverbeschichtung „dark grey iron“, UV-stabilisiert
Salzsprühnebelprüfung nach ISO 9227:2012
Statisch geprüft für Windlastzone 2 bis 27 m/s, Geländekategorie 2 (Individualisierung möglich)
Lichtpunkthöhe ab Bodenniveau 4800, 6000, 8000mm
Länge Masten im Erdreich montiert 1.000-2.0000 mm

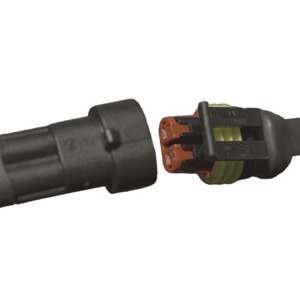

Schutzklasse Verkabelung und Steckverbinder IP68 zur Verwendung ohne Werkzeug

LICHTMODUL

1 Leuchtenkopf mit 2 „High Performance LED Modulen“ mit einer maximalen Leistung von jeweils 50W bzw. "DUO-VERSION" 2 Leuchtenköpfe mit 2 „High Performance LED Modulen“ mit einer maximalen Leistung von jeweils 50W
Plug and-Play-Anschlüsse
Effizienz Output nach DIN EN13032-1:2012-06 bis 200lm/W zertifiziert 173 lm/W bei 600mA
Optik: verschiedene Optiken zur Auswahl
Schutzklasse IP67
Konformität RoHS und REACH
Möglichkeit der tageszeitabhängigen Umschaltung der Farbtemperatur, bspw. von 3000K auf 2000K (Amber)
LED-Lebensdauer >100.000 Stunden

PHOTOVOLTAIK

4 bis 20 High Performance Photovoltaikmodule in die Außenstruktur bündig integriert
Gesamtleistung 160 bis 800 Wp
Monokristalline Siliziumzellen mit hohem Wirkungsgrad >20%
Vertikale 360° Anordnung
Keine Ablagerung von Schnee und Laub auf den Solarmodulen
Optimiert für diffuse Lichtverhältnisse

AKKUMULATOR

LiFePO4-Batterie
40Ah oder 90Ah

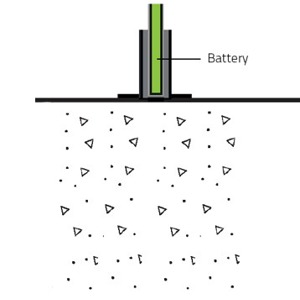

Im inneren und unterirdischen Teil des Masten untergebracht (Diebstahlschutz)
BMS-Batteriemanagementsystem, das die Ausbalancierung der Zellen steuert und optimiert
Entladeschutz
Lebensdauer: 2.500 Zyklen unter Berücksichtigung von Teilzyklen, was bis zu 15 Jahren entspricht
Betriebstemperatur von - 20°C bis + 60°C
Akkugehäuse mit Schutzgrad IPX8

STEUERUNG

Controller für die Verwaltung des PV-Ladesystems mit MPPT-Funktion; intelligenter „smart-modus“ individuell definierbar, oder 365 Tage-Modus einstellbar
Eigenverbrauch max. 5mA; Schutzart IP67
Der Controller ist die Schnittstelle zur IoT-fähigen und intelligenten Steuerung für öffentliche Beleuchtungssysteme
ZHAGA-Stecker, ZD4i zertifiziert

Innerer zylindrischer Masten, aus Rundstahl, feuerverzinkt, mit Durchmesser von 121mm
Äußere Struktur in viereckiger mit polyester-pulverbeschichteter
Aluminiumstruktur
Metallteile von Struktur, Profile und Lichtgehäuse aus Aluminium pulverbeschichtet
Pulverbeschichtung „dark grey iron“, UV-stabilisiert
Salzsprühnebelprüfung nach ISO 9227:2012
Statisch geprüft für Windlastzone 2 bis 27 m/s, Geländekategorie 2 (Individualisierung möglich)
Lichtpunkthöhe ab Bodenniveau 4800, 6000, 8000mm
Länge Masten im Erdreich montiert 1.000-2.0000 mm
Schutzklasse Verkabelung und Steckverbinder IP68 zur Verwendung ohne Werkzeug

Installation und Wartung

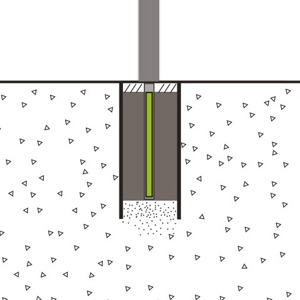

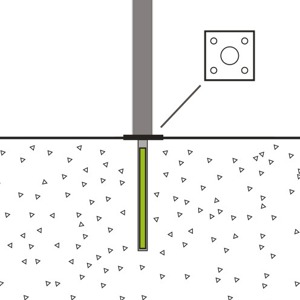

Unsere Solarleuchten lassen sich besonders einfach montieren – ganz ohne Elektriker, denn es wird mit sicherer Niederspannung gearbeitet. Für die Installation stehen verschiedene Fundamentlösungen zur Auswahl, passend für jedes Projekt.

Einfache Installation
