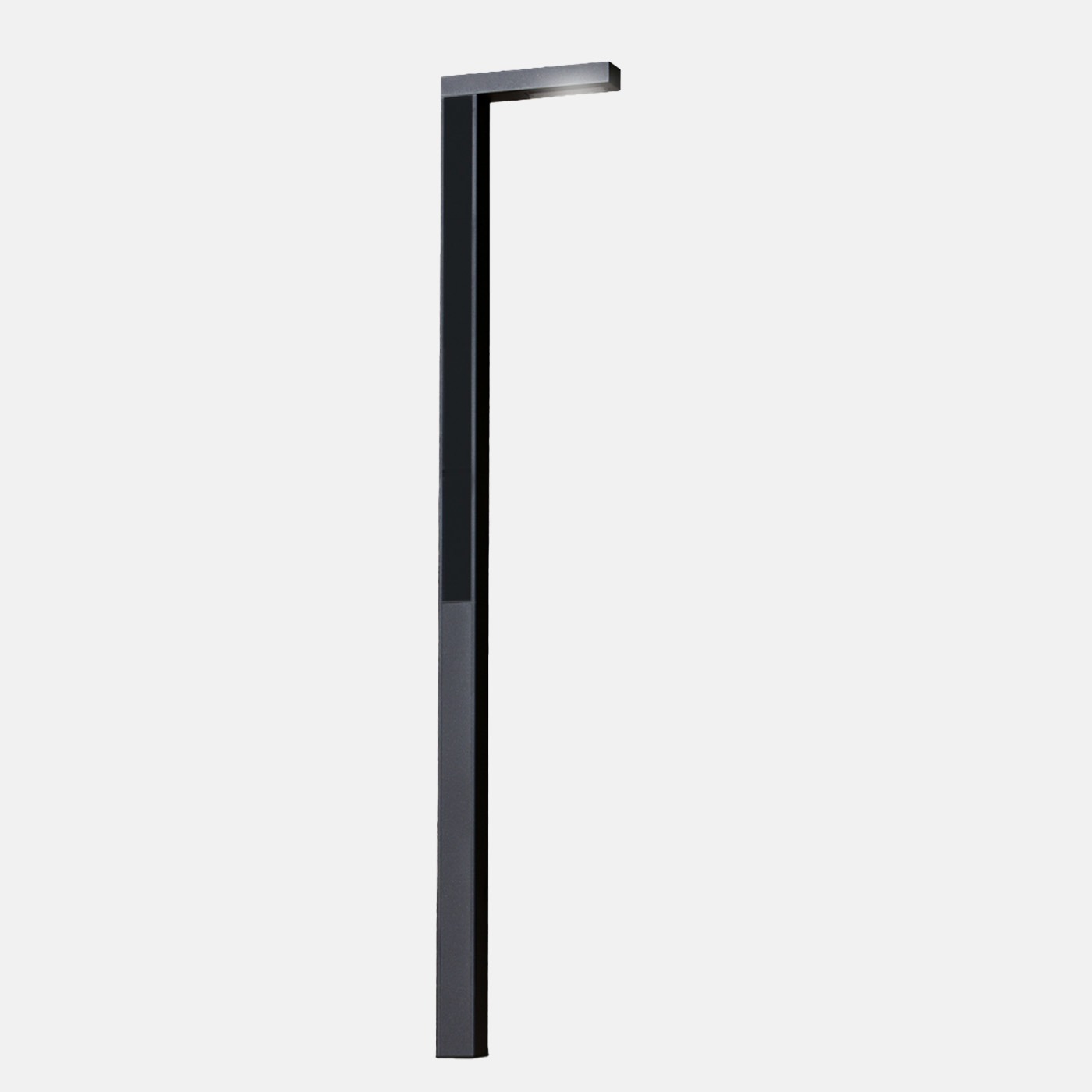

Verticalis
A prima vista, è difficile notare che si tratta di un lampione solare. I moduli solari integrati nel palo conferiscono a Verticalis un design inconfondibile ed originale. Si fonde perfettamente con qualsiasi luogo e paesaggio. La versione standard di Verticalis è disponibile con una potenza fotovoltaica di 160 Wp o 320 Wp. Sono possibili anche ulteriori soluzioni che consentono di ottenere potenze maggiori.
- Modulo solare: potenti moduli fotovoltaici monocristallini con un'efficienza del ~22%
- LED: LED con efficienza fino a 200 lm/W max. 100W
- Batteria: batteria al litio-ferro-fosfato integrata nel palo, dal funzionamento garantito
- Possibilitá di personalizzare altezza e potenza solare
Illuminazione autonoma per strade
Illuminazione autonoma per strade
L’illuminazione stradale solare offre una soluzione ecologica ed economica per l’illuminazione pubblica. Grazie alla moderna tecnologia LED e a potenti moduli fotovoltaici e batterie, i lampioni solari garantiscono un’illuminazione affidabile e conforme alle normative di strade, sentieri e piazze – completamente senza allacciamento alla rete elettrica. Riducendo le emissioni di CO₂, abbassano i costi operativi e consentono un’installazione rapida e semplice.
L’illuminazione stradale solare offre una soluzione ecologica ed economica per l’illuminazione pubblica. Grazie alla moderna tecnologia LED e a potenti moduli fotovoltaici e batterie, i lampioni solari garantiscono un’illuminazione affidabile e conforme alle normative di strade, sentieri e piazze – completamente senza allacciamento alla rete elettrica. Riducendo le emissioni di CO₂, abbassano i costi operativi e consentono un’installazione rapida e semplice.
Specifiche tecniche
- Palo cilindrico interno in acciaio zincato a caldo, con diametro di 121 mm
- Struttura esterna con rivestimento in polvere di poliestere
- Parti metalliche della struttura, profili e alloggiamento della luce in alluminio verniciato a polvere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza del punto luce dal livello del suolo 4800, 6000, 8000 mm
- Lunghezza dei pali montati nel terreno 1.000-2.0000 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
- 1 testa luminosa con 2 moduli LED ad alte prestazioni (“High Performance LED Modul”), con una potenza massima di 50 W ciascuno oppure versione “DUO”: 2 teste luminose con 2 moduli LED ad alte prestazioni, con una potenza massima di 50 W ciascuno
- Connessioni Plug-and-Play
- Efficienza luminosa secondo DIN EN 13032-1:2012-06, certificata fino a 200 lm/W, con 173 lm/W a 600 mA
- Grado di protezione: IP67
- Conformità RoHS und REACH
- Possibilità di modificare la temperatura del colore in base all'ora del giorno, es. da 3000K a 2000K (Amber)
- Durata di vita LED >100.000 ore
- Da 4 a 20 moduli fotovoltaici ad alte prestazioni integrati a filo nella struttura esterna
- Potenza totale 160 fino 800 Wp
- Celle in silicio monocristallino ad alta efficienza >20%
- Disposizione verticale a 360°
- Nessun accumulo di neve e foglie sui moduli solari
- Ottimizzato per condizioni di luce diffusa
- Batteria LiFePO₄
- 40Ah o 90Ah
- Installata all’interno o nella parte interrata del palo (protezione contro il furto)
- Sistema di gestione BMS (Battery Management System) per il controllo e l’ottimizzazione dell’equilibrio tra le celle
- Protezione contro le scariche
- Durata: 2.500 cicli considerando cicli parziali, equivalente fino a 15 anni di vita utile
- Temperatura di esercizio: da –20 °C a +60 °C
- Custodia della batteria con grado di protezione IPX8
-
Controller per la gestione del sistema di ricarica fotovoltaico con funzione MPPT
-
Modalità “smart” intelligente, personalizzabile individualmente, oppure modalità 365 giorni impostabile
-
Autoconsumo massimo: 5 mA
-
Grado di protezione: IP67
-
Il controller funge da interfaccia per il controllo intelligente e connesso IoT dei sistemi di illuminazione pubblica
-
Connettore ZHAGA, certificato ZD4i
- Palo cilindrico interno in acciaio zincato a caldo, con diametro di 121 mm
- Struttura esterna con rivestimento in polvere di poliestere
- Parti metalliche della struttura, profili e alloggiamento della luce in alluminio verniciato a polvere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza del punto luce dal livello del suolo 4800, 6000, 8000 mm
- Lunghezza dei pali montati nel terreno 1.000-2.0000 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
Installazione e manutenzione
Le nostre lampade solari si installano in modo particolarmente semplice, senza bisogno di un elettricista, poiché funzionano a bassa tensione di sicurezza.
Per l’installazione sono disponibili diverse soluzioni di fondazione, adatte a ogni tipo di progetto.
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
- Fondazione tubolare semplice con profondità di 1.000 - 2.000 mm (a seconda dell'altezza dell'apparecchio)
- Pilastro in tubo PVC
- Riempimento con materiale di scavo
- Finitura in calcestruzzo
- Fondamenta in calcestruzzo
- Tubo in PVC (la batteria viene calata nel tubo in PVC)
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
- Fondazione in calcestruzzo
- La batteria viene inserita nel palo
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
- Montaggio muri in blocchi di cemento o simili
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
