Athena
Con il lampione Athena, Photinus sceglie un approccio innovativo e futuristico all'illuminazione solare stradale. In collaborazione con lo studio di design italiano MaMa Design con sede a Roma, è stato sviluppato un sistema modulare che può essere assemblato individualmente a seconda della situazione e delle esigenze. Il design unico della lampada consente di trasportarla su un solo euro pallet, riducendo in modo significativo i costi di trasporto.
- Modulo solare: potenti moduli fotovoltaici monocristallini con un'efficienza del ~22%
- LED: Moduli LED ad alta efficienza con un rendimento fino a 200 lm/W max. 100W
- Efficienza LED: max. 200 lm/W (sistema)
- Batteria: batteria al litio-ferro-fosfato integrata nel palo, dal funzionamento garantito
- Altezza personalizzata e potenza solare - sistema modulare
La rivoluzione è cominciata
La rivoluzione è cominciata

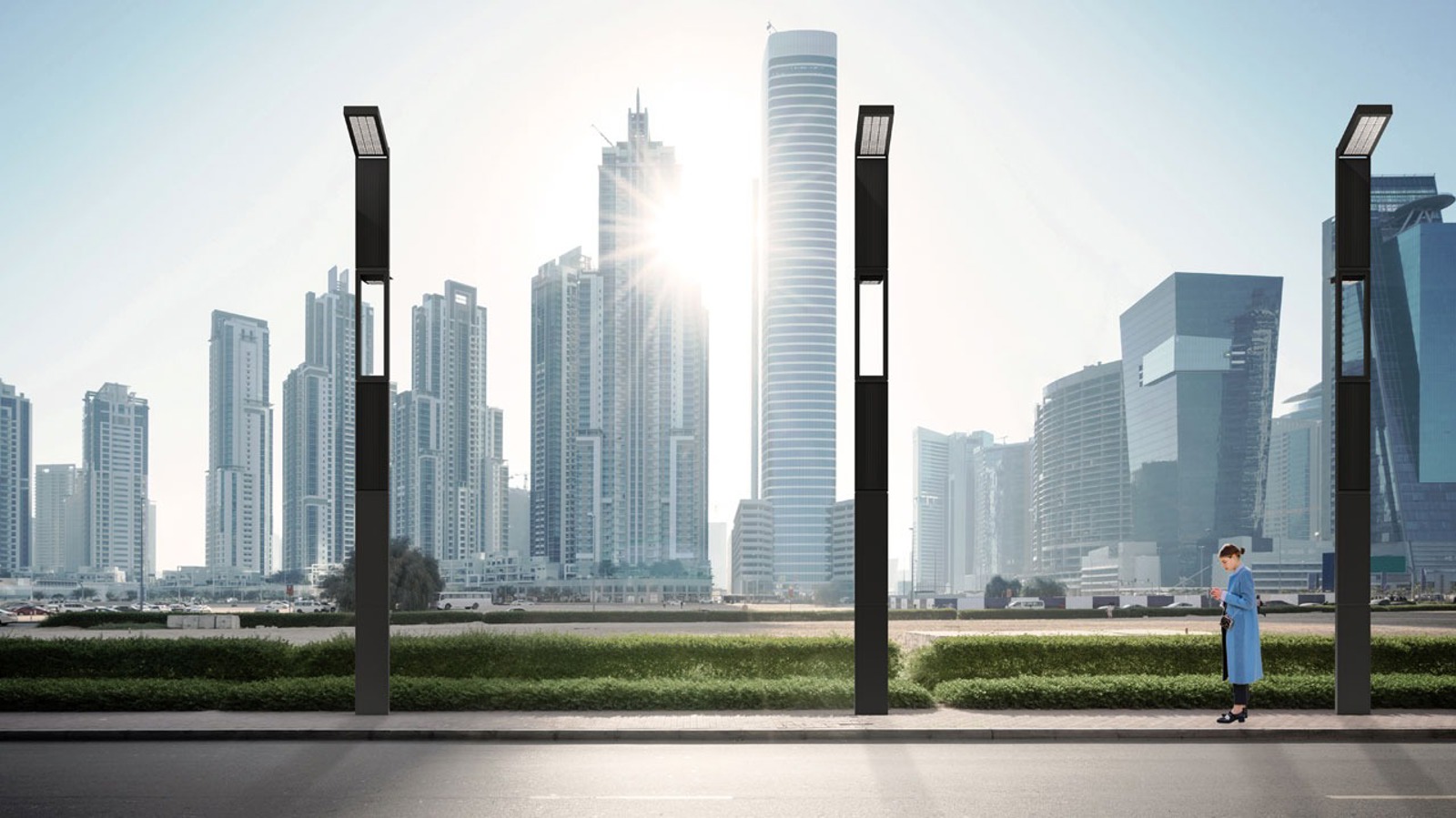

Athena è un potente lampione a LED alimentato ad energia solare per strade con marciapiedi, ideale per luoghi senza allacciamento alla rete elettrica. Il suo design cubico con 16 moduli fotovoltaici disposti verticalmente garantisce un elevato rendimento energetico anche in condizioni di luce diffusa (ad es. neve, nebbia). Il sistema modulare a innesto consente inoltre una facile espansione.
Athena è un potente lampione a LED alimentato ad energia solare per strade con marciapiedi, ideale per luoghi senza allacciamento alla rete elettrica. Il suo design cubico con 16 moduli fotovoltaici disposti verticalmente garantisce un elevato rendimento energetico anche in condizioni di luce diffusa (ad es. neve, nebbia). Il sistema modulare a innesto consente inoltre una facile espansione.
Specifiche tecniche
- Struttura esterna quadrata con rivestimento in polvere di poliestere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza 1 del punto luce dal livello del suolo 3.900 mm
- Altezza 2 del punto luce dal livello del suolo 5.000 mm (altezza del punto luce a seconda dell'inclinazione)
- Lunghezza totale del palo della luce: 5000 mm
- Lunghezza dei pali montati nel terreno 1.200 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
- 15 x LED 100W, max. 1500W/4000K
4 x LED 100W, max. 400W/4000K - Efficienza certificata secondo DIN EN13032-1:2012-06 fino a 200lm/W 173 lm/W a 600mA
- Classe di protezione IP67
- Conformità RoHS e REACH
- Temperatura di colore: 3000K (modificabile su richiesta: Amber Light, 2200K, 2700K, 4000K, 5000K)
- Durata dei LED >100.000 ore
- 16 moduli fotovoltaici ad alte prestazioni integrati a filo nella struttura esterna
- Potenza totale 460Wp
- Celle in silicio monocristallino ad alta efficienza >20%
- Disposizione verticale
- Nessun accumulo di neve e foglie sui moduli solari
- Ottimizzato per condizioni di luce diffusa
- Batteria LiFePO₄ 90Ah
- Installata all’interno o nella parte interrata del palo (protezione antifurto)
- Sistema di gestione BMS (Battery Management System) per il controllo e l’ottimizzazione dell’equilibrio tra le celle
- Protezione contro le scariche
- Durata: 2.500 cicli considerando cicli parziali, equivalente fino a 15 anni di vita utile
- Temperatura di esercizio: da –20 °C a +60 °C
- Custodia della batteria con grado di protezione IPX8
-
Controller per la gestione del sistema di ricarica fotovoltaico con funzione MPPT, "smart-modus” intelligente, personalizzabile individualmente, oppure modalità 365 giorni impostabile
-
Autoconsumo massimo: 5 mA, grado di protezione: IP67
-
Il controller funge da interfaccia per il controllo intelligente e connesso IoT dei sistemi di illuminazione pubblica
-
Connettore ZHAGA, certificato ZD4i
- Struttura esterna quadrata con rivestimento in polvere di poliestere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza 1 del punto luce dal livello del suolo 3.900 mm
- Altezza 2 del punto luce dal livello del suolo 5.000 mm (altezza del punto luce a seconda dell'inclinazione)
- Lunghezza totale del palo della luce: 5000 mm
- Lunghezza dei pali montati nel terreno 1.200 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
Installazione e manutenzione
Le nostre lampade solari si installano in modo particolarmente semplice, senza bisogno di un elettricista, poiché funzionano a bassa tensione di sicurezza.
Per l’installazione sono disponibili diverse soluzioni di fondazione, adatte a ogni tipo di progetto.
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
- Fondazione tubolare semplice con profondità di 1.000 - 2.000 mm (a seconda dell'altezza dell'apparecchio)
- Pilastro in tubo PVC
- Riempimento con materiale di scavo
- Finitura in calcestruzzo
- Fondamenta in calcestruzzo
- Tubo in PVC (la batteria viene calata nel tubo in PVC)
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
- Fondazione in calcestruzzo
- La batteria viene inserita nel palo
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
