Mara

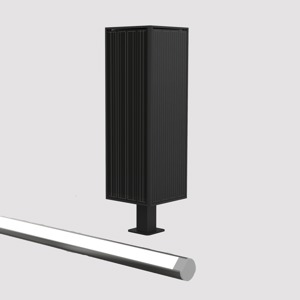

Questa moderna torretta solare con striscia LED può essere installata direttamente sul luogo grazie al suo semplice montaggio. Questo garantisce una resa luminosa ottimale in qualsiasi condizione atmosferica. Il

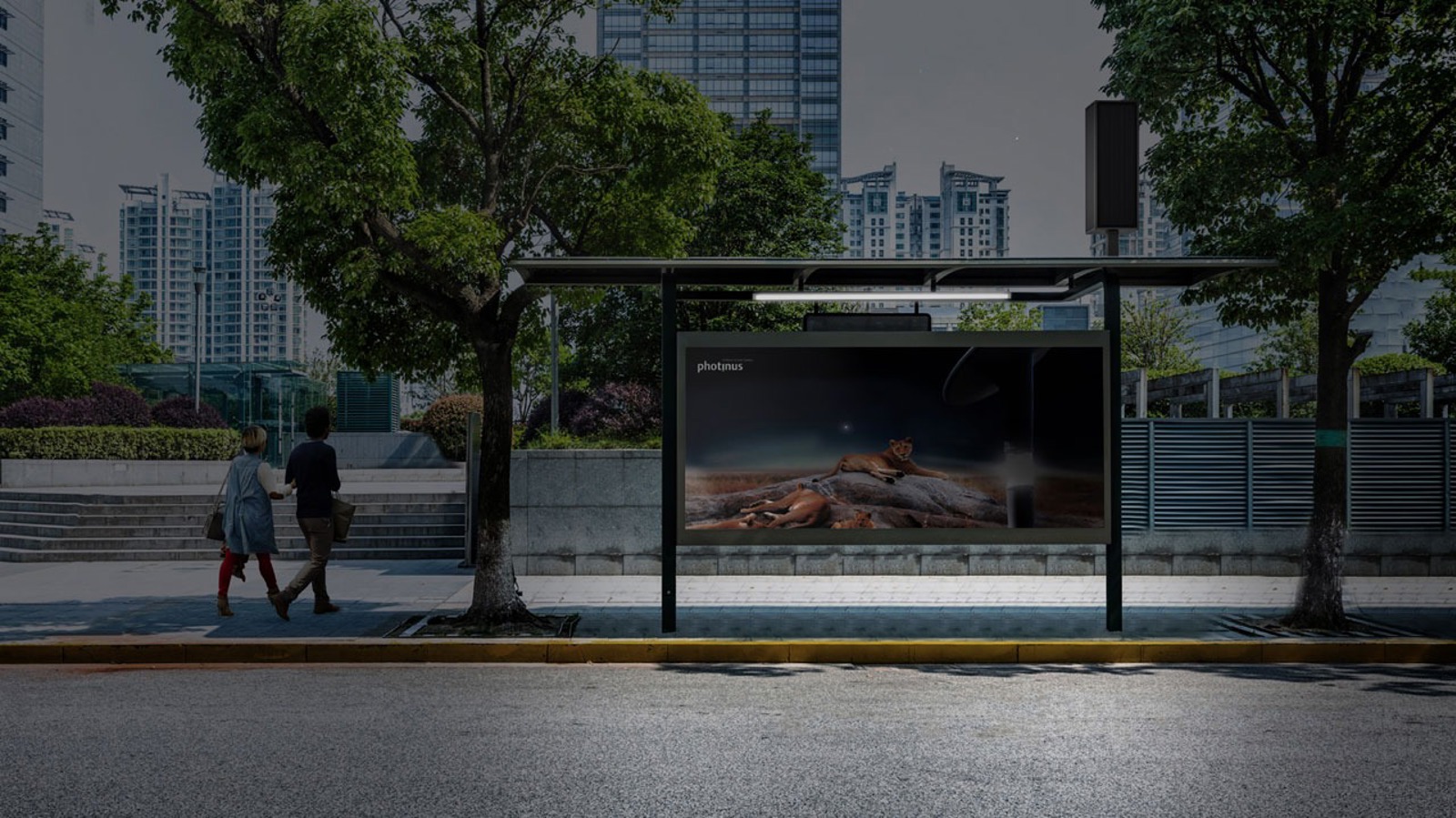

lampione Mara è ideale per l'illuminazione di fermate dell'autobus, sottopassaggi pedonali, pensiline e parcheggi per biciclette.
- Modulo solare: potenti moduli fotovoltaici monocristallini con un'efficienza del ~22%
- LED: LED con efficienza fino a 30W
- Efficienza LED: max. 160 lm/W (sistema)
- Batteria: batteria al litio-ferro-fosfato integrata nel palo, dal funzionamento garantito
Specifiche tecniche
STRUTTURA E DATI GENERALI
- Palo cilindrico interno in acciaio zincato a caldo, con diametro di 121 mm
- Struttura esterna con rivestimento in polvere di poliestere
- Parti metalliche della struttura, profili e alloggiamento della luce in alluminio verniciato a polvere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza del punto luce dal livello del suolo 4800, 6000, 8000 mm
- Lunghezza dei pali montati nel terreno 1.000-2.0000 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
MODULO LUCE

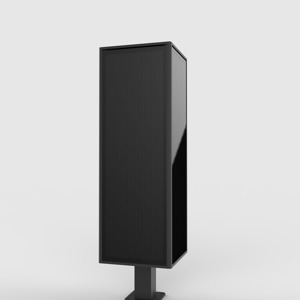

- 1 testa luminosa con 2 moduli LED ad alte prestazioni (“High Performance LED Modul”), con una potenza massima di 50 W ciascuno oppure versione “DUO”: 2 teste luminose con 2 moduli LED ad alte prestazioni, con una potenza massima di 50 W ciascuno
- Connessioni Plug-and-Play
- Efficienza luminosa secondo DIN EN 13032-1:2012-06, certificata fino a 200 lm/W, con 173 lm/W a 600 mA
- Grado di protezione: IP67
- Conformità RoHS und REACH
- Possibilità di modificare la temperatura del colore in base all'ora del giorno, es. da 3000K a 2000K (Amber)
- Durata di vita LED >100.000 ore
FOTOVOLTAICO
- Da 4 a 20 moduli fotovoltaici ad alte prestazioni integrati a filo nella struttura esterna
- Potenza totale 160 fino 800 Wp
- Celle in silicio monocristallino ad alta efficienza >20%
- Disposizione verticale a 360°
- Nessun accumulo di neve e foglie sui moduli solari
- Ottimizzato per condizioni di luce diffusa
BATTERIA
- Batteria LiFePO₄
- 40Ah o 90Ah
- Installata all’interno o nella parte interrata del palo (protezione contro il furto)
- Sistema di gestione BMS (Battery Management System) per il controllo e l’ottimizzazione dell’equilibrio tra le celle
- Protezione contro le scariche
- Durata: 2.500 cicli considerando cicli parziali, equivalente fino a 15 anni di vita utile
- Temperatura di esercizio: da –20 °C a +60 °C
- Custodia della batteria con grado di protezione IPX8
CONTROLLO
-
Controller per la gestione del sistema di ricarica fotovoltaico con funzione MPPT
-
Modalità “smart” intelligente, personalizzabile individualmente, oppure modalità 365 giorni impostabile
-
Autoconsumo massimo: 5 mA
-
Grado di protezione: IP67
-
Il controller funge da interfaccia per il controllo intelligente e connesso IoT dei sistemi di illuminazione pubblica
-
Connettore ZHAGA, certificato ZD4i
- Palo cilindrico interno in acciaio zincato a caldo, con diametro di 121 mm
- Struttura esterna con rivestimento in polvere di poliestere
- Parti metalliche della struttura, profili e alloggiamento della luce in alluminio verniciato a polvere
- Verniciatura a polvere “dark grey iron”, stabilizzata ai raggi UV
- Test di nebbia salina ISO 9227:2012
- Testato staticamente per zona di carico del vento da 2 a 27 m/s, categoria di terreno 2 (personalizzazione possibile)
- Altezza del punto luce dal livello del suolo 4800, 6000, 8000 mm
- Lunghezza dei pali montati nel terreno 1.000-2.0000 mm
- Classe di protezione cablaggio e connettori IP68 per l'utilizzo senza attrezzi
Installazione e manutenzione
Le nostre lampade solari si installano in modo particolarmente semplice, senza bisogno di un elettricista, poiché funzionano a bassa tensione di sicurezza.
Per l’installazione sono disponibili diverse soluzioni di fondazione, adatte a ogni tipo di progetto.
Installazione semplice
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
Montaggio con fondazione a tubo
- Fondazione tubolare semplice con profondità di 1.000 - 2.000 mm (a seconda dell'altezza dell'apparecchio)
- Pilastro in tubo PCV
- Riempimento con materiale di scavo
- Finitura in calcestruzzo
Montaggio con piastra di base, batteria interrata
- Fondamenta in calcestruzzo
- Tubo in PVC (la batteria viene calata nel tubo in PVC)
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
Montage mit Bodenplatte, Akku oberirdisch
- Fondazione in calcestruzzo
- La batteria viene inserita nel palo
- Fissaggio del palo con piastra di base su fondazione in calcestruzzo
Soluzioni alternative
- Montaggio muri in blocchi di cemento o simili
- Lavoro senza attrezzi a bassa tensione (non è necessario un elettricista)
- Facile montaggio con attacchi rapidi, plug and play
- Molteplici opzioni di montaggio
